Евгений Геннадьевич Панкратьев, ООО Медиа-группа «ПортНьюс», Санкт-Петербург, Россия, mail@portnews.ru
Аннотация. Представлены металлоконструкции отечественного производства: сварной шпунт корытный, коробчатый сварной шпунт корытный, сварной шпунт двутавровый, шпунтовые панели, трубошпунт. Обозначены особенности их производства и технические характеристики. Обоснованы экономически эффективные решения, сочетающие снижение металлоемкости изделий, техническое сопровождение проекта, снижение издержек при доставке продукции на место. Фото предоставлены «ТД МИР».
Ключевые слова: шпунт, замковое соединение, металлоемкость, прочность металлоконструкции.
Для цитирования: Панкратьев Е. Г. Новый российский шпунт: крепче, легче и удобнее // Гидротехника.2024. № 4. С. 76–78.
Основная тенденция российского строительного рынка на ближай шую перспективу — это экономия в условиях замещения импорта и до минирования госзаказа. Компания «ТД Мир», основываясь на семилет нем опыте успешной реализации раз личных проектов, предлагает снижать издержки комплексно: за счет про грессивных технологий, качественного инжиниринга и оптимальной логи стики. Будучи официальным представителем челябинского завода ГК «ТрубМет — УралШпунт», компания специализируется на поставке шпунтов собственного производства типа СШК (сварной шпунт корытный) и других типов различной ширины и длины, далее, по согласованию с за казчиком, обеспечивая техническое сопровождение, доставку и установку.
Комплексный сервис дает возможность находить оптимальные технологические решения, снижать издержки, сокращать сроки и контролировать выполнение заказа на всех этапах. Данный подход обеспечил компании солидный пул клиентов с широкой географией заказов от Балтики до Тихого океана. Среди наиболее крупных проектов — «Лахта Центр» в Санкт-Петербурге, водозабор Бельбек в Крыму, набережная для «Крокус-Сити» в Москве, набережная ЖК «Рафинад» на Клязьме, набережная в Астрахани, мол с топливными причалами в Новороссийске, причал в Севастополе, ограждение блоков Курской АЭС-2, реконструкция мостов в Невельске (Сахалин), Черноисточинское водо хранилище в Свердловской области и др.

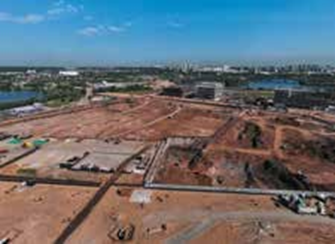

В данный момент компания участвует в крупнейших проектах, таких как строительство ЖК «СберСити» в Рублево-Архангельском, реконструкция Волховского шлюза и ЖК ЛДМ в Санкт-Петербурге.
Из нескольких компонентов, кото рые формируют успешную стратегию, главный — ставка на технологию. Для изготовления шпунтов компания ис пользует сталь более высокого класса прочности, не ниже 345 (марок 09Г2С, 17 Г1С, С345), с массой ниже, чем у аналогов из обычной стали проч ности С235, С255.
Таким образом, металлоемкость уменьшается на 30–35%, что, соответственно, позволяет экономить затраты как на покупку, так и на монтаж и транспортировку. Например, экономия на шпунтах при строительстве «СберСити» составила более 300 млн руб., а объект ЖК ЛДМ обошелся заказчику дешевле на 100 млн руб. Такая модель не только позволяет развивать собственные технологии, но и помогает выстраивать долгосрочные отношения с заказчиками.
«ТД Мир» поставляет широкий ассортимент продукции различных моделей и размеров — более 200 разновидностей, что дает возможность выбрать оптимальное решение для конкретного объекта и конкретных грунтов. Существенно, что компания специализируется на выпуске продукции заданных размеров, что значительным образом повышает эффективность работ, избавляя от лишних транспортных затрат и расходов на подгонку продукции на объекте.
Особенность производства — специализация на выпуске длинных шпунтов, до 28 м. Производство организовано таким образом, что готовые шпунты, несмотря на размеры, не скручиваются во время транспортировки и сохраняют заводскую форму.
Основу продукции составляют: сварной шпунт корытный СШК, коробчатый СШК-К, сварной шпунт двутавровый СШД, шпунтовые панели, трубошпунт и другие, включая комбинированные модели.
Самый распространенный тип продукции — СШК выпускается в моделях различной ширины, от 400 до 2000 мм, и длиной от 3 до 28 м. Аналог шпунта Ларсена изготавливается, как уже отмечено, из более прочной стали, что в пересчете на строительные затраты дает более экономичный результат. Также, в отличие от известных моделей шпунта Ларсена, шпунты компании рассчитаны на повторное использование в случае непредвиденных проблем с грунтом.
Для сцепления шпунтов применяются замковые элементы типа «кулачок-обойма», выполненные по усовершенствованной технологии сварки, которая позволила увеличить разрывное усилие замка до значения выше 1700кН/п. м.
Для проверки качества продукции компания инициировала эксперимент в Азовском море, который доказал, что замковые элементы шпунта выдерживают 7-балльный шторм.
По словам руководства предприятия, каждый шпунт проходит стадию ручной обработки, сварку отличает высокоточная термообработка, шпунты особо длинных размеров изготавливаются целиком в заводских условиях.

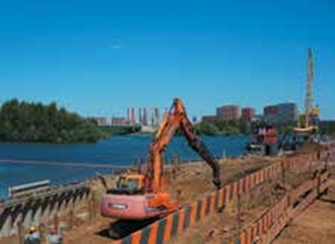

Коробчатый шпунт СШК-К как модификация шпунта корытного типа находит широкое применение при строительстве гидротехнических сооружений: молов, причалов, доков, шлюзов, дамб, опор мостов, набережных.
В зависимости от задачи его использование может быть более эффективным и менее затратным, чем использование более дорогого трубошпунта. Между тем трубошпунт, который производит компания, отличается высоким качеством; с 2019 г. Минстроем России он включен в классификатор строительных ресурсов, как и упомянутый замок «кулачок-обойма».
Сварной шпунт двутаврового типа СШД для строительства свай изготавливается из низколегированных сталей повышенной прочности с повышенными показателями устойчивости к коррозии. Конструкторы компании разработали модель с усовершенствованными геометрическими параметрами погружаемой части сваи (заостренные кромки, утолщенная ножевая секция полукруглой формы) и новой системой независимых замковых элементов, размещенных на внутренней стороне, что исключает повреждения и снижает воздействие коррозии.
Таким образом компании удалось снизить стоимость шпунтовой стены, транспортные затраты и расходы на антикоррозионную защиту и в два раза увеличить крепкость соединения шпунтов. Плюс — сплошная стена без технических элементов имеет большее эстетическое значение.
Компания поставляет 85 типоразмеров сварных шпунтовых панелей, которые легче и дешевле других видов профиля. Для их производства используют низколегированные стальные сплавы, а для дополнительной защиты от коррозии применяют полимерную краску. Панели оборудованы специальными замками для соединения в единую конструкцию.
Отдельная специализация — профили шпунтовые сварные трубчатые с осевым моментом сопротивления от 1771 до 16593 см3 и замками с усилием на разрыв 1600, 1800, 4400 кН/п. м.
Второй по значимости аспект работы компании — техническое сопровождение. Как объясняет руководитель предприятия Алексей Ашастин, получая проект, инженеры компании рассчитывают оптимальный вариант шпунтовых конструкций — по типу, прочности, весу и размеру, который после утверждения заказчиком переходит в стадию реализации.
Также на этапе подготовки рассчитываются работы по погружению шпунтов. В зависимости от задач и внешних условий инженеры компании определяют наиболее целесообразный способ погружения (статическим способом, либо при использовании технологии гидроподмыва при помощи вибропогружателя на высоких и средних или низких частотах).
Наконец, отдельная специализация, которая, по оценке компании, обеспечивает значительную часть успеха проекта,— это логистика. Для каждого объекта, где бы он ни находился, разрабатывается логистическая схема с особым акцентом на доставку непосредственно на место производства работ.
Для перевозок длинных шпунтов используются специальные ж/д платформы и автопоезда. Перед каждым заказом сотрудники компании выезжают на место, проводят обследование маршрута, подъездных путей. Точный расчет на раннем этапе избавляет заказчика от многих проблем в момент строительства.
По мнению Алексея Ашастина, продукция российских производителей шпунтов может в полной мере обеспечить замещение импорта тем раньше, чем скорее рынок преодолеет инертность привычки и переключится на другие технологии.
На сегодня емкость производства «ТД Мир» составляет порядка 25 тыс.т. различных шпунтов в год, а по окончании строительства нового цеха появится возможность эти объемы значительно увеличить.
Спрос на шпунты, имеющие широкую сферу применения, растет пропорционально строительному рынку. В свою очередь, новые технологии в производстве шпунтов позволяют значительно снизить затраты, что становится мощным стимулом для развития строительной отрасли.
