Аннотация. Представлены разработки и продукция челябинского завода «ТрубМет» для гидротехнического строительства. Даны качественные и технические характеристики сварных шпунтовых профилей корытного типа и замковых соединений кулачкового типа, показаны их модификации и преимущества перед аналогами горячекатаного производства.
Ключевые слова: шпунт корытного типа, шпунт трубчатый сварной, замковые соединения шпунтовых стен, антикоррозионная защита шпунта.
Компания «ТрубМет» более 7 лет специализируется на поставках продукции ведущих трубных заводов России и собственного производства.

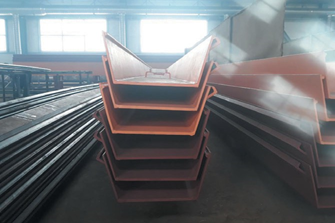

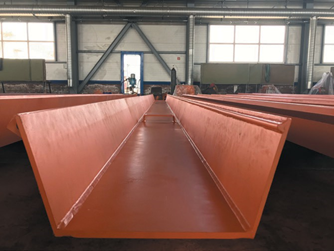

Мы изготавливаем сварные металлоконструкции с использованием трубной заготовки и другие сварные металлоконструкции для строительства, включая шпунтовые профили. На предприятии были разработаны сварные шпунтовые профили корытного типа (СШК), которые производятся на современной базе в Челябинске по ТУ 24.10.74– 001–68682152–2017.
Базовая номенклатура насчитывает несколько десятков типоразмеров сварных шпунтовых профилей, каждый из которых разрабатывался как эффективная замена одной из вос- требованных марок горячекатаного шпунта российского и зарубежного производства. Для удобства проектировщиков и строителей профили СШК имеют близкие к аналогам геометрические размеры и при этом обеспечивают необходимые прочностные характеристики возводимых шпунтовых стен.
Именно применение современных сварочных технологий дает возможность подобрать замену большинству горячекатаных шпунтов за счет изменения толщины и ширины конструктивных элементов СШК. В свою очередь, металлургические предприятия, обладая большими мощностями, нередко имеют в своей производственной программе лишь единицы типоразмеров горячекатаного шпунта (к примеру, ЕВРАЗ НТМК производит только одну марку шпунтовых свай — Л 5-УМ).
СШК изготавливаются из низко- углеродистых низколегированных сталей повышенной прочности (класс прочности не ниже 345) марок 09Г2С, 17Г1С, С345. Будучи чуть более дорогими, эти стали, в свою очередь, обладают существенно более высокими механическими свойствами, что позволяет, наряду с сохранением прочностных характеристик, значительно уменьшить толщины конструктивных элементов СШК, тем самым снизить массу шпунта и уменьшить площадь поперечного сечения профиля.
Масса одного квадратного метра шпунтовой стены с использованием СШК, изготовленных из данных сталей, ниже, чем у горячекатаных аналогов из обычной конструкционной стали класса прочности С235, С255 (сталь 3).
Помимо снижения удельной стоимости одного квадратного метра шпунтовой стены снижение массы позволяет сократить затраты на транспортировку шпунта до места производства работ. Кроме того, применяемые нами стали имеют более высокую коррозионную стойкость при отсутствии внешнего защитного покрытия.
Применяемые в конструкции СШК замковые элементы типа КО (кулачок/ обойма) прошли сертификационные испытания в ЦНИИС и уже более 15 лет успешно применяются в шпунтовых конструкциях. При производстве замков используется горячекатаный угловой профиль и широко применяемый сортовой прокат круглого сечения.
На сегодняшний день данное замковое соединение признано одним из лучших по соотношению качество/цена. Более того, проведенные специалистами нашей компании работы по совершенствованию технологии сварки замковых элементов позволили увеличить разрывное усилие замка до значения свыше 1700 кН/пог. м, что выше, чем у горячекатаных шпунтов Л 4, Л 5, Л 5-УМ. Тот факт, что данный тип замка является несимметричным, в отличие от большинства горячекатаных шпунтов, не оказывает какого-либо отрицательного влияния на работоспособность конструкции и удобство производства работ с СШК.
Конструкция замкового соединения типа КО позволяет обеспечить как минимум пятикратную оборачиваемость шпунта СШК. Кроме того, сварная конструкция замка также де- лает возможным исполнение шпунтовых панелей с уменьшенными или увеличенными зазорами в замках по требованию заказчика.
Таким образом, сварные шпунтовые профили корытного типа, про- изводимые ООО «ТрубМет», являются экономически эффективной альтернативой горячекатаным шпунтам российского и зарубежного производства.
Наличие в номенклатуре СШК профилей шириной (по осям замков) от 400 до 1000 мм позволяет подобрать качественный шпунт для решения практически любой задачи. В случае если проектировщику или заказчику для воплощения замысла имеющихся типоразмеров профилей окажется недостаточно, мы готовы разработать, исполнить в металле и поставить нестандартные варианты шпунтовых конструкций: угловые, фасонные, клиновые панели, профили с дополнительными отводами, дренажными отверстиями и т.п.
Также наша компания предлагает:
- трубошпунт (сварные шпунтовые профили трубчатые) собственного производства по ТУ 5264–001– 91348306–2013 и в соответствии с ГОСТ Р 52664–2010;
- трубчатые сваи по чертежам заказчика, изготовленные из стальных труб любых диаметров;

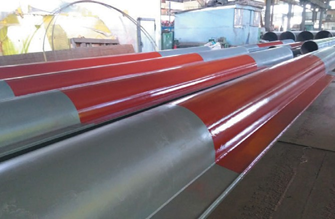

- услуги по выполнению окрасочных работ (включая абразивоструйную подготовку поверхности, нанесение антикоррозионного покрытия методом безвоздушного распыления) металлических конструкций и различных изделий из металла;
- организацию доставки продукции автомобильным и железнодорожным транспортом в любую точку России. Формирование сборных вагонов любой комплектации, отправку грузов железнодорожными контейнерами.

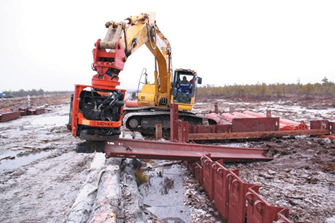

Производимые компанией «Труб- Мет» СШК активно применяются в гидротехническом строительстве, которое нередко ведется в сложных природно-климатических условиях. За многие годы строительства и эксплуатации объектов наши профили и замковые соединения доказали свою надежность. Но предприятие не останавливается на достигнутом и продолжает расширять ассортимент шпунта и совершенствовать его качество.
